電子潔凈棚是電子制造領域中一種重要的設施，用以確保在生產敏感電子產品（如半導體、電路板等）時，環境中的顆粒和其他污染物得到有效控制。電子潔凈棚的結構設計和測試標準必須符合嚴格的要求，以保證產品質量和可靠性。

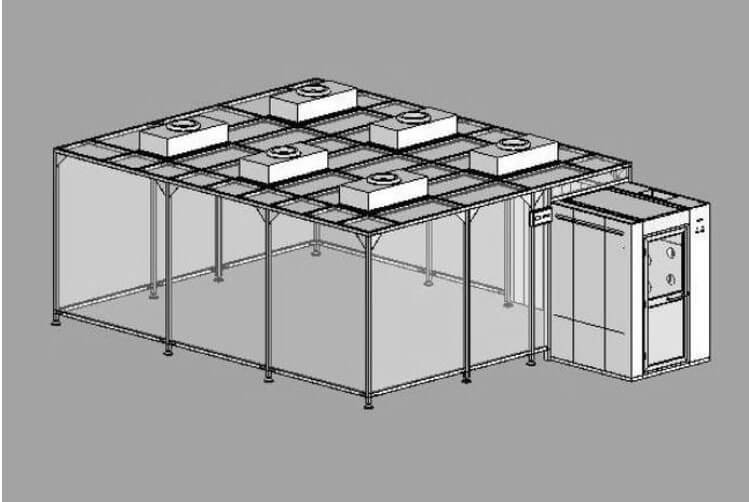

潔凈棚結構設計
1. 氣流設計：
潔凈棚的氣流設計基于保證潔凈度和避免污染的核心原則。一般采用層流設計，即空氣從潔凈棚頂部均勻流向工作區域，再通過底部排出，確保氣流覆蓋整個工作空間，防止污染物滯留。氣流的速度和方向嚴格控制，通常保持較低的流速，以減少空氣中的粒子擾動。
層流系統：對于要求極高潔凈度的應用，如ISO 3或更高等級，采用垂直或水平層流系統以減少空氣中顆粒的積聚。
湍流系統：對于ISO 6至ISO 8等級的應用，可以采用湍流系統，這種系統成本較低，適用于潔凈度要求稍低的電子組裝環境。
2. 材料選擇：
潔凈棚的材料選擇至關重要，需要滿足潔凈度、耐用性和安全性要求。常用材料包括高強度鋁合金、鋼結構和無縫復合板，確保結構穩固且易于清潔。墻面和地面材料通常選擇抗菌、防塵、易擦洗的無縫面板，如PVC、鋁塑板或不銹鋼，以防止污染物積聚?？諝膺^濾系統采用高效HEPA或ULPA濾材，確?？諝馇鍧?。材料的選擇還需考慮抗火、防腐、抗震等特性，保證長期使用中的安全與穩定。
3. 溫濕度控制：
設計有效的溫濕度控制系統，以避免靜電積聚和保持生產過程的穩定性。
| 標準 | 要求 |
|---|---|
| 溫度范圍 | 通常為18℃至24℃，根據行業需求可適當調節。 |
| 濕度范圍 | 通常為40%至60%，保持空氣濕度適宜，防止靜電積累或物料受潮。 |
| 溫濕度波動 | 溫度波動通常控制在±1℃以內，濕度波動控制在±5%以內。 |
| 控制精度 | 溫度控制精度：±0.5℃；濕度控制精度：±5%。 |
| 空氣交換率 | 根據潔凈等級要求，通常每小時交換10-30次空氣。 |
| 潔凈等級影響 | 高潔凈等級的潔凈棚對溫濕度要求更嚴格，例如ISO 5級可能要求更精確的溫濕度控制。 |
| 系統類型 | 配備自動化溫濕度控制系統，能夠?qū)崟r監控和調節環境參數，保持穩定。 |
4. HEPA/ULPA過濾：
- 使用高效顆?？諝猓℉EPA）或超低穿透空氣（ULPA）過濾器，以確保進入潔凈棚的空氣達到所需的潔凈度標準。
| 潔凈度等級 (ISO等級) | 換氣次數 (次/小時) |
|---|---|
| ISO 1 | ≥ 240 |
| ISO 2 | ≥ 240 |
| ISO 3 | ≥ 200 |
| ISO 4 | ≥ 180 |
| ISO 5 | ≥ 150 |
| ISO 6 | ≥ 50 |
| ISO 7 | ≥ 30 |
| ISO 8 | ≥ 20 |
| ISO 9 | ≥ 10 |
5. 密封性和隔音：
- 設計應確保潔凈棚的高密封性，防止外部污染物進入。
- 考慮適當?shù)母粢舸胧?，尤其是在噪音可能影響精密設備的環境中。
潔凈棚測試標準
潔凈棚檢測測試是確保潔凈環境符合行業標準、維持生產或?qū)嶒炠|(zhì)量的關鍵環節。不同的測試方法對潔凈棚性能的驗證起到了至關重要的作用，涵蓋了空氣質量、溫濕度、氣流及恢復能力等多方面的內容。
1. ISO 14644-1標準：潔凈度等級與空氣交換率
潔凈度等級 (ISO等級) 換氣次數 (次/小時) 最大允許粒子濃度（顆粒/m3）
2. 顆粒計數測試
顆粒計數測試是用來評估潔凈棚內空氣質量的重要指標之一。它通過檢測空氣中微小顆粒的數量，確定潔凈環境的潔凈度等級。測試過程通常包括以下幾個步驟：
第一步：選擇合適的設備：
使用顆粒計數器，通常能夠檢測大于0.3微米的顆粒。
第二步：測試位置：
在潔凈棚內選擇多個代表性區域進行測試，尤其是進風口、工作區和排風口。
第三步：采樣時間：
在靜態和動態狀態下進行顆粒計數，以確保測試數據的準確性。
第四步：數據記錄：
記錄空氣中的顆粒數量，并與ISO標準進行對比。
第五步：合規性檢查：
根據顆粒濃度結果判斷潔凈棚是否符合所需的潔凈度等級。
3. 壓力差測試
壓力差測試用于確保潔凈棚內外的氣壓差異符合要求。正常情況下，潔凈棚內部應保持高于外部環境的氣壓，以防外部污染物進入。測試時，使用壓力計測量潔凈棚與外部環境之間的壓力差。
通常要求潔凈棚內的壓力差應保持在一定范圍內（如10-15Pa），并且應在測試過程中穩定不變。此測試有助于保障氣流方向正確，避免污染源擴散。
4. 溫濕度測量
溫度要求：18℃至24℃。
濕度要求：40%至60%。
測量工具：數字溫濕度計。
控制精度：溫度誤差控制在±0.5℃內，濕度誤差控制在±5%內。
5. 空氣流速和方向測試
空氣流速和方向測試是確保潔凈棚氣流設計符合標準的重要步驟。測試時，首先使用風速儀測量潔凈棚內空氣的流動速度。通常要求潔凈棚內的氣流速度在0.45至0.5米/秒之間，以保證空氣不會造成污染物的積聚。其次，測試氣流的方向，確?？諝鈴捻敳烤鶆蛄飨蚬ぷ鲄^(qū)域，避免形成死角或渦流。氣流的均勻性對于確保潔凈棚內的環境穩定性和潔凈度至關重要。測試還應注意不同區域的氣流是否一致，尤其是對人員和設備密集的區域要進行詳細檢查。
6. 恢復時間測試
恢復時間測試是評估潔凈棚在發生污染后恢復至標準潔凈度所需的時間。具體步驟包括：
污染源釋放：模擬污染物進入潔凈棚。
恢復時長：測試潔凈棚從污染后恢復到ISO 5或更高標準的時間。
恢復效率：通常要求恢復時間在30分鐘內。
通過這些多維度的測試，能夠全面評估潔凈棚的性能，確保其始終符合所需的潔凈標準，為相關生產或?qū)嶒灮顒犹峁┌踩煽康沫h(huán)境。
這些測試是確保潔凈棚在建成后能夠滿足所有操作要求的關鍵步驟，通常由專業人員使用專業設備執行。定期的測試和維護是必要的，以保持潔凈棚的性能并延長其使用壽命。
